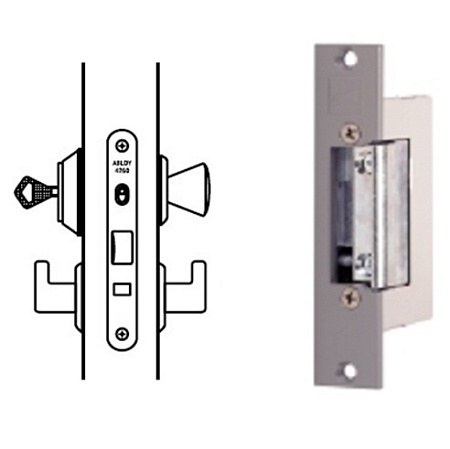

Effeff 17-E41 и ABLOY 4190

 ТИПОВОЕ РЕШЕНИЕ

на комплект электромеханической защелки Effeff 17-E41 и механического замка ABLOY4190 с управлением от ручек, для сплошных дверей (свободный выход).

ОПИСАНИЕ РАБОТЫ:

Данная система запирания обладает следующими преимуществами и особенностями:

- электрическая часть устанавливается в дверную коробку, поэтому нет необходимости в прокладке кабеля в дверное полотно через кабелепроход;

- для выхода необходимо просто нажать на дверную ручку (нет необходимости устанавливать кнопку выхода);

- дверь также можно открыть снаружи с помощью ключа (в случае неисправности системы или отсутствии карты);

- дверь также можно открыть изнутри с помощью поворотной кнопки цилиндра (в случае механической неисправности ручки или механического устройства замка);

- несложная выверка зазора после установки, возможность коррекции температурного изменения зазоров без демонтажа в любое время;

- меньшие затраты (учитывая стоимость оборудования и работ, а также время монтажа).

Система запирания состоит из электромеханической защелки Effeff (Германия) 17-E41, которая разблокируется подачей напряжения, и механического замка ABLOY 4190, косой ригель которого при закрывании входит в электрозащелку и фиксирует дверь в закрытом положении.

После подачи напряжения от контроллера системы доступа (поднесения карты) разблокируется язычек электрозащелки и потянув ручку на себя можно открыть дверь, для выхода необходимо просто нажать ручку изнутри.

СВОЙСТВА СИСТЕМЫ:

• нажимная ручка имеет раздельных шток, поэтому ручка изнутри управляет ригелем замка 4190, а снаружи нет.

• замок цилиндр ABLOY 3 класса защиты, выход ригеля 14мм.

• защелка Effeff имеет функцию FAFIX, которая позволяет регулировать язычек (люфт) по отношению к косому ригелю замка после установки.

• предел прочноcти 3500Н.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

• внутренние сплошные двери

• наружные сплошные двери

• противопожарные сплошные двери

• двери запасных выходов, поскольку выход от внутренней ручки всегда свободен.

Электрозащелки управляются от различных устройств, генерирующих электрический импульс или отключающих напряжение к замку, например котроллер СКУД, карточный считыватель, наборная панель, таймер и т.д.

Таб.1 Спецификация оборудования для оснащения одной двери комплектомэлектромеханической защелки Effeff 17-E41 и механического замка ABLOY 4190, базовый комплект.

Примечание:

- существуют модификации электрозащелок, открывающиеся снятием напряжения.

- тип крепежной планки выбирается с зависимости от типа двери и дверной коробки.

- цилиндр может быть выбран с более высокой степенью секретности (PRO, NOVEL, PROTEC). Если расстояние от центра замка до внешней части дверного полотна менее 20мм, необходимо приобретать монтажное кольцо толщиной 5мм.

- стоимость данного комплекта фурнитуры может быть уменьшена или увеличена в зависимости от выбора модели электрозащелки, замка или цилиндра.
